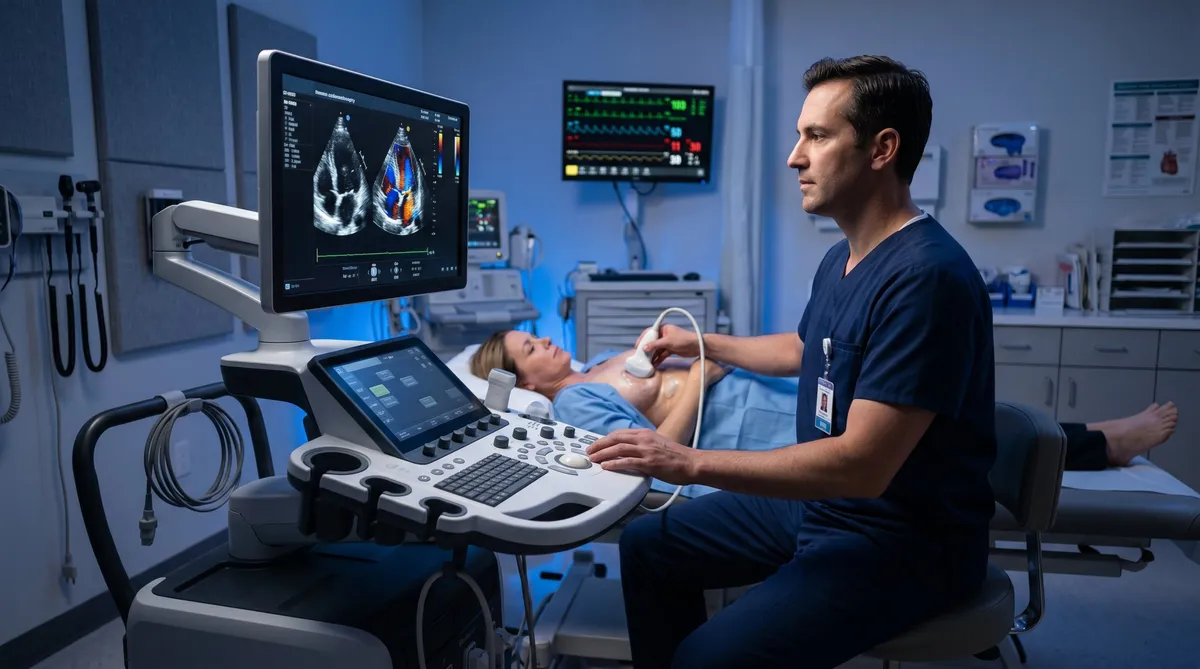

Эхокардиография (ЭхоКГ) — ведущий метод визуализации сердца, обеспечивающий оценку структуры и функции миокарда в реальном времени без ионизирующего излучения. По данным Европейской ассоциации визуализации сердечно-сосудистой системы (EACVI), ежегодно в мире выполняется более 50 миллионов эхокардиографических исследований. Для клиник Центральной Азии и Восточной Европы ЭхоКГ является наиболее доступным и информативным методом кардиовизуализации.

Рассмотрим современные режимы эхокардиографии, их клиническое применение и требования к оборудованию.

2D-эхокардиография: основа кардиовизуализации

Стандартное исследование

Двумерная трансторакальная ЭхоКГ (ТТЭхоКГ) остаётся базовым исследованием, которое позволяет оценить:

Стандартный протокол включает визуализацию из парастернальных, апикальных, субкостальной и супрастернальной позиций. Рекомендации ASE/EACVI (2023) определяют минимальный набор из 28 измерений для полноценного исследования.

• Размеры и геометрию камер сердца;
• Толщину и кинетику стенок миокарда;
• Состояние клапанного аппарата;
• Перикард и аорту;
• Фракцию выброса левого желудочка (ФВ ЛЖ) — ключевой показатель систолической функции.

M-режим и тканевая допплерография

M-режим (motion mode) обеспечивает высокое временное разрешение и используется для измерения размеров камер и оценки движения стенок. Тканевая допплерография (TDI) регистрирует скорости движения миокарда:

• Скорость e' — ключевой параметр для оценки диастолической функции;
• Соотношение E/e' — неинвазивный эквивалент давления наполнения ЛЖ;
• Систолическая скорость s' — коррелят глобальной и региональной систолической функции.

3D-эхокардиография: объёмная визуализация сердца

Технологии и возможности

Трёхмерная ЭхоКГ стала доступной благодаря матричным ультразвуковым датчикам с тысячами пьезоэлементов. Основные преимущества:

• Точная оценка ФВ ЛЖ — без геометрических допущений, свойственных 2D-методу;
• Объёмное моделирование клапанов — оптимально для планирования кардиохирургических вмешательств;
• Визуализация в «хирургическом» ракурсе — вид клапанного аппарата глазами хирурга;
• Количественная оценка объёмов и масс — более воспроизводимые результаты.

Клиническое применение

3D ЭхоКГ рекомендуется в следующих ситуациях:

• Оценка митрального клапана перед пластикой;
• Мониторинг ФВ ЛЖ при химиотерапии (кардиоонкология);
• Интраоперационная чреспищеводная 3D ЭхоКГ;
• Оценка врождённых пороков сердца;
• Контроль катетерных вмешательств (TAVI, MitraClip).

Допплеровские режимы: оценка гемодинамики

Спектральный допплер

Импульсноволновой (PW) и непрерывноволновой (CW) допплер позволяют измерить:

• Скорости кровотока через клапаны и в магистральных сосудах;
• Градиенты давления на клапанах (по уравнению Бернулли);
• Ударный объём и сердечный выброс;
• Давление в лёгочной артерии (систолическое, среднее, диастолическое).

Цветовой допплер

Цветовое допплеровское картирование (ЦДК) визуализирует кровоток в режиме реального времени и необходимо для:

• Обнаружения и количественной оценки регургитации на клапанах;
• Выявления шунтовых потоков (ДМПП, ДМЖП);
• Оценки внутрисердечных потоков;
• Диагностики протезной дисфункции.

Контрастная эхокардиография

Контрастные ультразвуковые препараты (микропузырьки) расширяют диагностические возможности ЭхоКГ:

• Улучшение визуализации эндокардиальной границы при «плохом ультразвуковом окне»;
• Оценка перфузии миокарда (контрастная стресс-ЭхоКГ);
• Выявление интракардиальных тромбов;
• Диагностика апикальных вариантов кардиомиопатий.

Стресс-ЭхоКГ: визуализация ишемии

Протоколы и показания

Стресс-эхокардиография сочетает нагрузочное тестирование с ультразвуковой визуализацией для выявления ишемии миокарда. Варианты нагрузки:

Диагностическая точность стресс-ЭхоКГ:

• Физическая нагрузка (тредмил, велоэргометр) — предпочтительна, так как имитирует физиологические условия;
• Фармакологическая нагрузка (добутамин) — для пациентов, неспособных выполнить физическую нагрузку;
• Дипиридамол или аденозин — оценка коронарного резерва.

Интерпретация результатов

Оценка нарушений сократимости основана на 17-сегментной модели ЛЖ с использованием шкалы:

1. Нормокинез — нормальное утолщение стенки; 2. Гипокинез — сниженное утолщение; 3. Акинез — отсутствие утолщения; 4. Дискинез — парадоксальное движение; 5. Аневризма — диастолическая деформация.

Индекс нарушения локальной сократимости (ИНЛС/WMSI) выше 1,7 ассоциируется с неблагоприятным прогнозом.

Чреспищеводная ЭхоКГ: детальная визуализация

Чреспищеводная эхокардиография (ЧПЭхоКГ) обеспечивает превосходное качество изображения благодаря близости датчика к сердцу. Основные показания:

ЧПЭхоКГ является «золотым стандартом» для исключения тромбоза ушка левого предсердия перед кардиоверсией при фибрилляции предсердий.

• Диагностика инфекционного эндокардита (вегетации);
• Поиск источника кардиоэмболии (тромбы в ушке левого предсердия);
• Оценка протезов клапанов;
• Интраоперационный мониторинг;
• Планирование транскатетерных вмешательств.

Практические рекомендации по оснащению

При выборе ультразвуковой системы для кардиологического отделения рекомендуется обращать внимание на:

1. Кардиологические функции — наличие TDI, strain-анализа, 3D-модуля; 2. Качество изображения — разрешающая способность и глубина сканирования; 3. Эргономика — удобство работы при длительных исследованиях; 4. Протоколы отчётности — стандартизированные шаблоны по ASE/EACVI; 5. Сетевые возможности — DICOM, архивирование, удалённый доступ; 6. Стресс-модуль — встроенное ПО для стресс-ЭхоКГ с цифровым протоколом.

Заключение

Эхокардиография остаётся наиболее доступным и информативным методом визуализации сердца. Выбор между 2D, 3D, стресс-ЭхоКГ и чреспищеводной модальностью определяется клинической задачей и оснащением клиники.

KombiMED поставляет ультразвуковые системы экспертного и премиум-класса ведущих мировых производителей в медицинские учреждения Казахстана, Узбекистана и других стран региона. Наш опыт более 25 лет позволяет предложить оптимальное решение для любого уровня — от поликлиники до кардиохирургического центра.

Нужна ультразвуковая система для кардиологии? Свяжитесь с нами для подбора оборудования и организации демонстрации.
